Force Measurement & Torque Measurement Test Stands
Mark-10 offers the industry's most extensive line of manual force measurement and torque measurement test stands. Test stands are useful in eliminating variability inherent in hand testing and can help to automate test processes. A wide range of capacities, loading methods, and configurations are available.

A test stand is an integral part of a testing system, typically also comprising a force gauge or torque gauge, grips, software, and accessories.
 Test Stand Comparison Chart

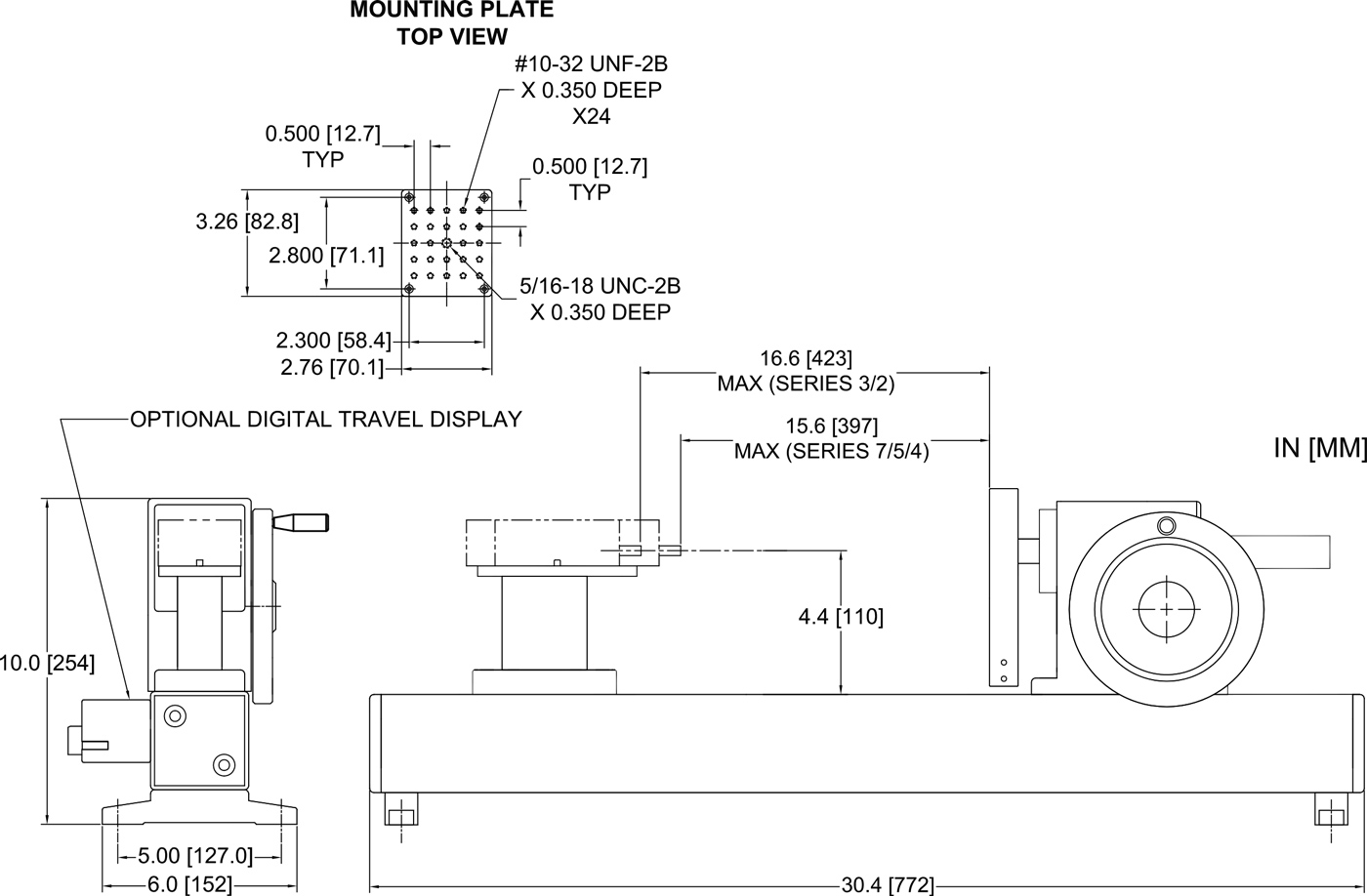

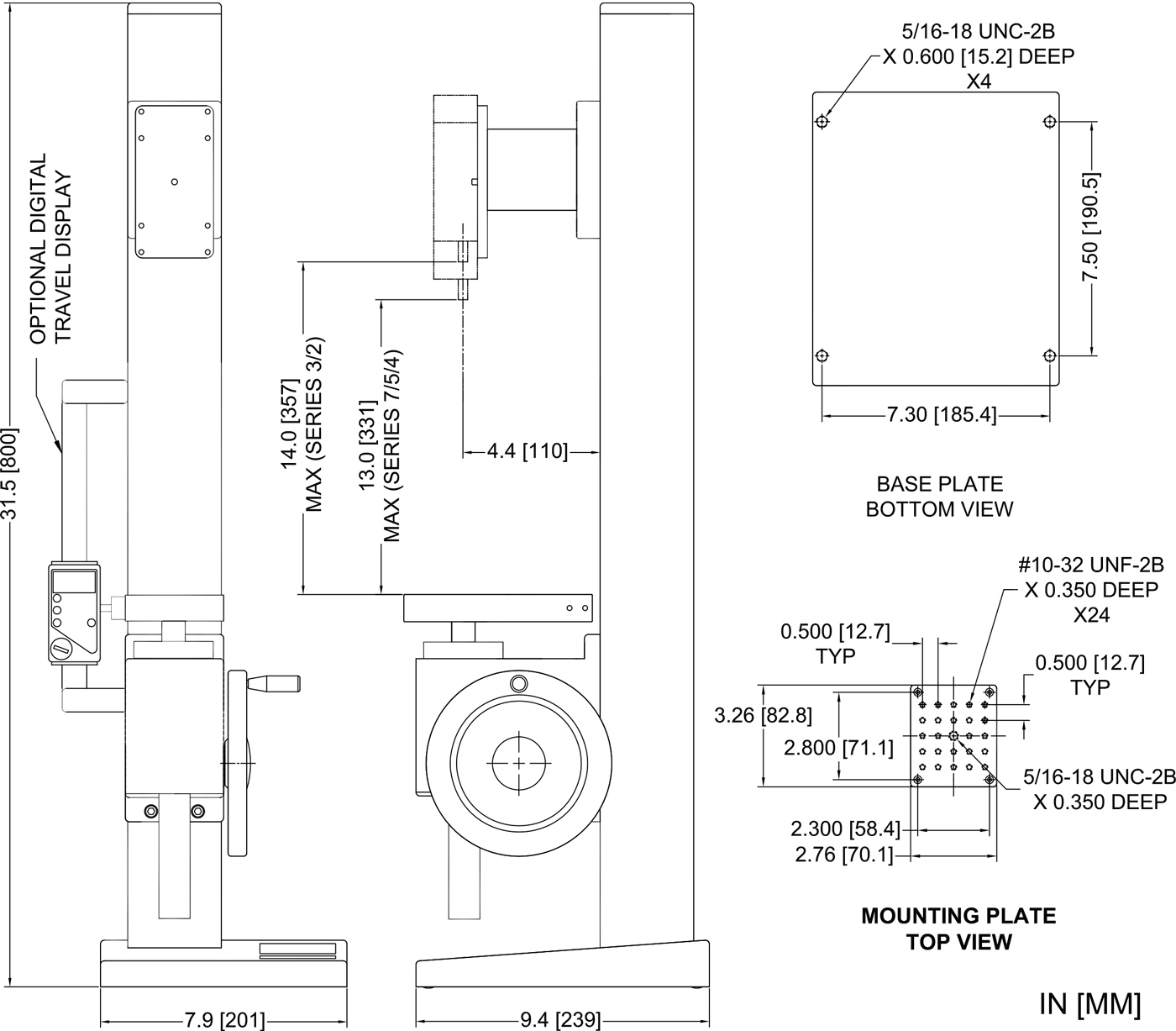

High Capacity Manual Test Stand TSF/TSFH
The TSF Force Measurement Test Stand is ideal for spring testing, destructive testing, product integrity testing, and other applications requiring up to 1,000 lbF (5 kN) of push or pull force.

The stand features a large side mounted hand wheel requiring minimal user effort and a rigid 3” x 3” column. A removable steel loading surface with threaded holes for fixture and grip mounting adds flexibility for many testing applications, and a solid metal base contains a storage pocket and holes for bench mounting. Available in vertical and horizontal orientations.

 ● Compatible with all Mark-10 force gauges, accessories and grips
 ● Loading table with 25 #10-32 UNF holes for fixture mounting
 ● Smooth hand wheel operation

Maximum force: 1,000 lbF [5 kN]
Maximum travel: 4.00" [102 mm]
Travel rate: 0.013" [0.34 mm]/wheel rev
Weight: TSF: 36 lb [16.3 kg]
TSFH: 30 lb [13.6 kg]
Shipping weight: TSF: 43 lb [19.5 kg]
TSFH: 39 lb [17.7 kg]
HS code: TSF, TSFH: 9024900000
TSF001, TSF002, SP-2735-12,-24,-42: 9024800000
ECCN EAR99
Country of origin: USA
num.
  ES10 ES20
Maximum Force 100 lbF [500 N]
Maximum Travel 9" [229 mm]
Loading Method Lever (can be placed in 3 positions for ease of operation) Top-mounted hand wheel
Travel Rate 1.050" [26.7 mm] / lever rev. 0.083" [2.1 mm] / wheel rev.
Weight 10 lb [4.5 kg]
Shipping weight 12 lb [5.4 kg]
Model No. HS Code ECCN Country of Origin
ES10
ES20		 9024900000 EAR99 USA
ES001
ES002
ES001NI
ES001NI-8MM
AC1060		 9024800000
num.
Accessory Sensor Model
FS05-012 - FS05-20 FS05-50 - FS05-100 FS05-200 - FS05-500

Extension Rod G1024 G1024 G1031

TSF

TSFH

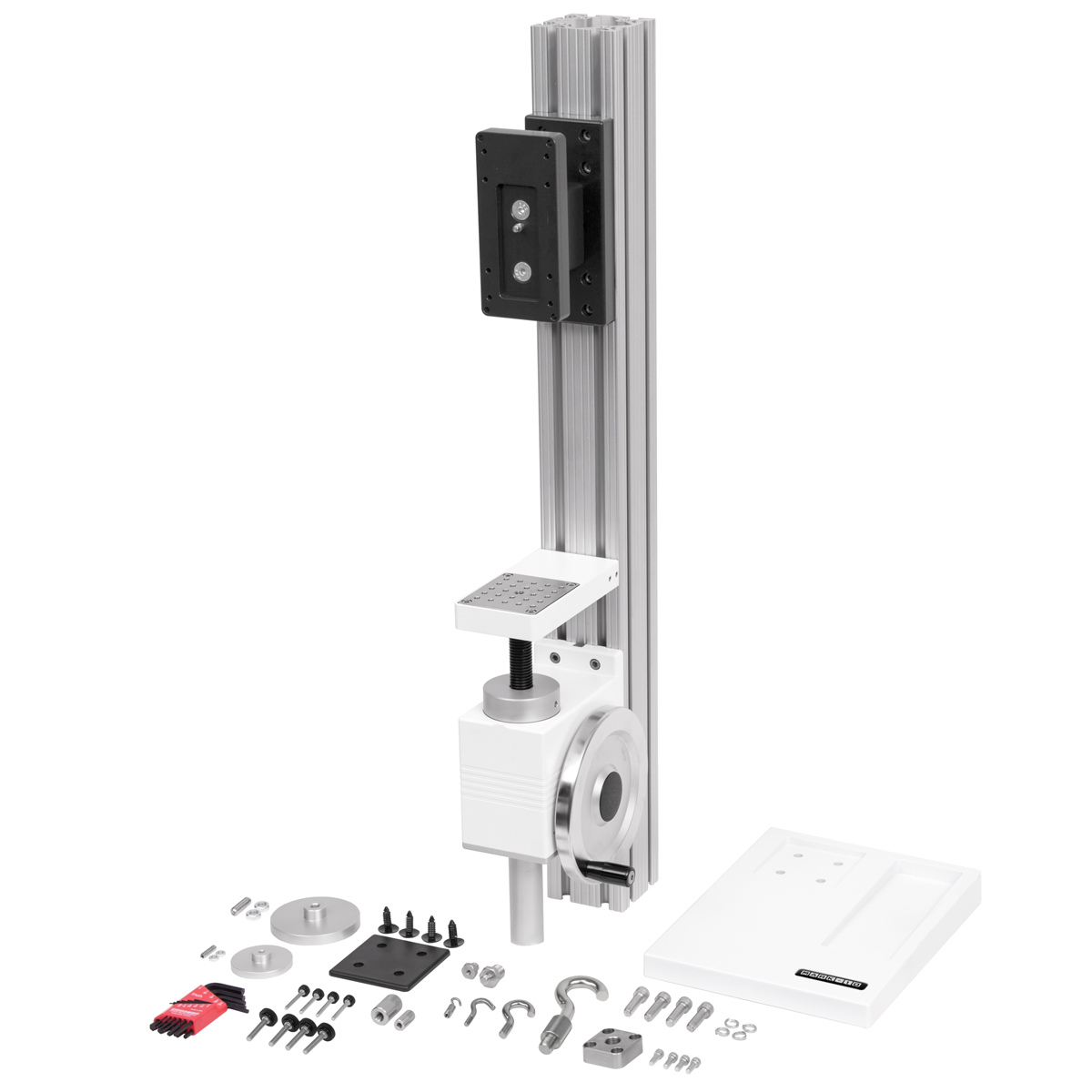

The TSF and TSFH test stands are shipped as shown at left, and include the following accessories:

(1) G1009 compression plate, 2” dia.
(1) G1009-1 compression plate, 3” dia.
(1) G1028 small hook
(1) G1030 thread adapter, 5/16-18M to #10-32F
(1) G1035 large hook
(1) G1037 coupling, 5/16-18 F/F
(1) G1038 medium hook
(1) G1039 coupling, #10-32 F/F
(1) G1041 thread adapter, 5/16-18M to #1/2-20M
(1) G1042 extra large hook
(1) G1044 1/2-20F adapter plate with mounting hardware
(1) 5/16-18 stud with jam nuts
(1) #10-32 stud with jam nuts
(1) Base (TSF)
(2) Mounting leg with hardware (TSFH)
(1) Additional column cap with hardware (TSFH)
(4) Thumb screw for force gauges with 0.12 - 500 lbF capacities
(4) Thumb screw for force gauges with 1,000 - 2,000 lbF capacities
(1) Allen wrench set
num.

ES20

(1) Allen wrench set
(1) Hand wheel
(4) Thumb screw for force gauge

A wide range of force gauges and gripping fixtures
Digital travel display*
6" [150 mm] travel, 0.0005" [0.01 mm] resolution, SPC output for automated data collection. To output data to a PC via USB, use communication adapter part no. MU100 and 09-1066 cable.
Notes:
1. Continuous data output rate is limited to 2 Hz.
2. To output force and travel data to a PC, two USB ports are required, one from the force gauge, the other from the travel display via MU100 adapter.
Horizontal / wall mounting kit
Set of mounting legs that attach to the test stand column in place of the base.
  Column extension
Select from several extension lengths. Extensions increase clearance between the force gauge and mounting plate. See Ordering Information table
Note: Column extensions do not increase travel distance.
Eye end adapters
Allow for quick grip installation and removal, and prevent grip rotation.
Mount to common test frames, load cells, and force gauges.
* Because load cell deflection and system deflection are present and not automatically compensated for, this equipment is recommended for applications requiring at least 0.2 in [5 mm] of travel distance.
