Force Measurement & Torque Measurement Test Stands
Mark-10 offers the industry's most extensive line of manual force measurement and torque measurement test stands. Test stands are useful in eliminating variability inherent in hand testing and can help to automate test processes. A wide range of capacities, loading methods, and configurations are available.

A test stand is an integral part of a testing system, typically also comprising a force gauge or torque gauge, grips, software, and accessories.
 Test Stand Comparison Chart
Manual Test Stands TSA750 / TSA750H
The lever operated Force Measurement Test Stand Model TSA750 is a perfect solution for quick-action pull testing and compression testing of up to 750 lbF (3.75 kN) of tensile or compressive force. Made of rugged, machined aluminum components, this test stand is durable enough for the factory floor, yet precise enough for laboratory environments. The test stand includes adjustable travel stops and a frictional low force brake. Available in vertical and horizontal orientations.

 ● Compatible with all Mark-10 force gauges, accessories and grips
 ● Loading lever can be positioned in 30° increments for ease of operation
 ● Threaded holes for bench mounting
 ● Adjustable travel stops
 ● Precision ground rack and pinion mechanism
 ● Adjustable wear plates for smooth, precise motion
 ● Optional digital travel display
 ● Adjustable friction brake modulates the effort required to turn the lever
 ● Competitor force gauge mounting kits available

Maximum force: 750 lbF [3.75 kN]
Maximum travel, with stops: 3.75" [95 mm]
Maximum travel, without stops: 6" [150 mm]
Travel rate: 3" [76.2 mm]/lever revolution
Weight TSA750: 16 lb [7.3 kg]
TSA750H: 13 lb [5.9 kg]
Shipping Weight TSA750: 24 lb [10.9 kg]
TSA750H: 19 lb [8.6 kg]
HS code: TSA750, TSA750H: 9024900000
TSA001, TSA002, TSA003, SP-2734-12,-24,-42: 9024800000
ECCN EAR99
Country of origin: USA
num.
  ES10 ES20
Maximum Force 100 lbF [500 N]
Maximum Travel 9" [229 mm]
Loading Method Lever (can be placed in 3 positions for ease of operation) Top-mounted hand wheel
Travel Rate 1.050" [26.7 mm] / lever rev. 0.083" [2.1 mm] / wheel rev.
Weight 10 lb [4.5 kg]
Shipping weight 12 lb [5.4 kg]
Model No. HS Code ECCN Country of Origin
ES10
ES20		 9024900000 EAR99 USA
ES001
ES002
ES001NI
ES001NI-8MM
AC1060		 9024800000
num.
Accessory Sensor Model
FS05-012 - FS05-20 FS05-50 - FS05-100 FS05-200 - FS05-500

Extension Rod G1024 G1024 G1031

TSA750

TSA750H

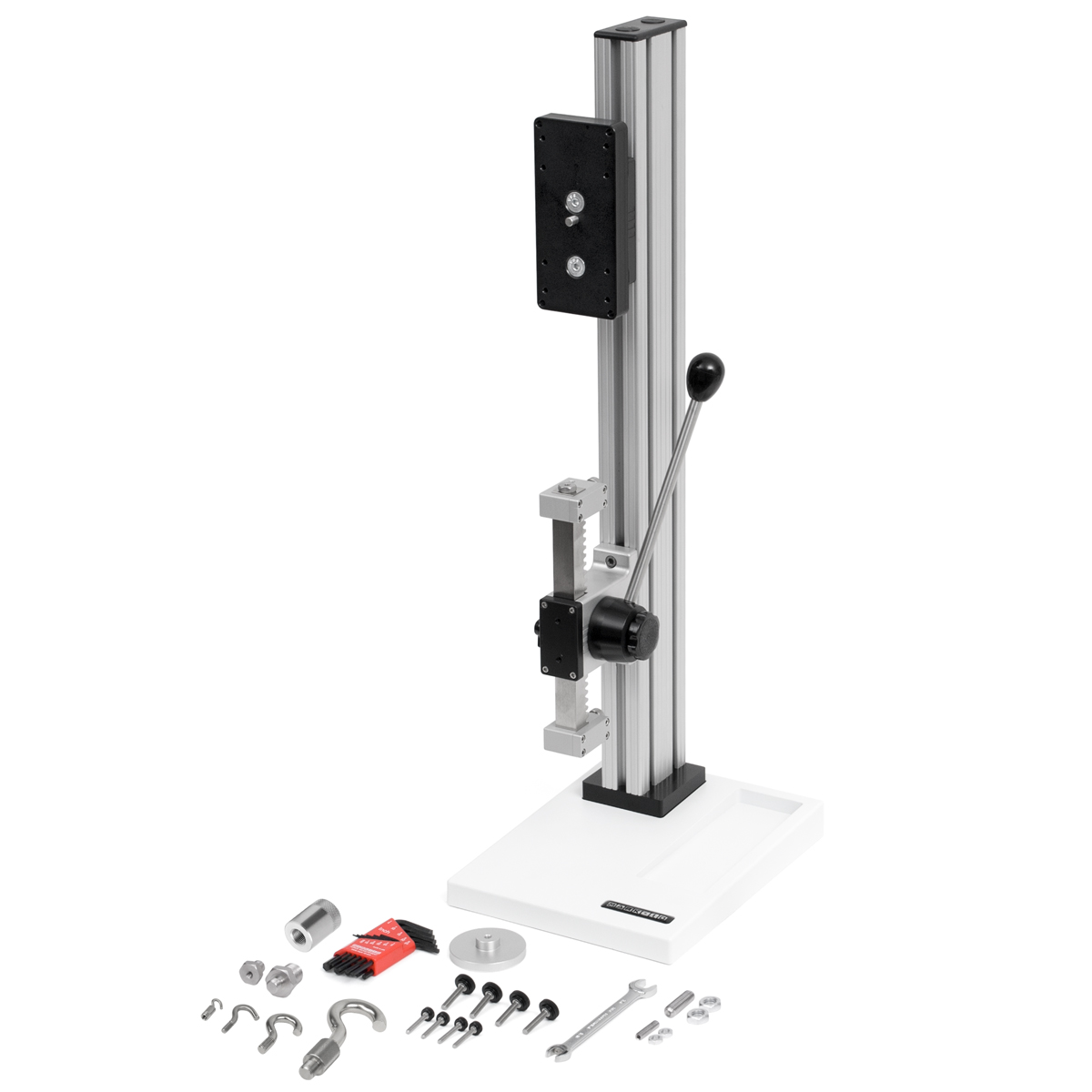

The TSA750 and TSA750H test stands are shipped as shown at left, and include the following accessories:

(1) G1009 compression plate, 2” dia.
(1) G1028 small hook
(1) G1030 thread adapter, 5/16-18M to #10-32F
(1) G1035 large hook
(1) G1038 medium hook
(1) G1041 thread adapter, 5/16-18M to #1/2-20M
(1) G1042 extra large hook
(1) G1091 thread coupler, 1/2-20F, 1/2-20F
(1) 5/16-18 stud with jam nuts
(1) #10-32 stud with jam nuts
(1) Wrench 5/16-3/8
(1) Base (TSA750)
(2) Mounting leg with hardware (TSA750H)
(1) Additional column cap with hardware (TSA750H)
(4) Thumb screw for force gauges with 0.12 - 500 lbF capacities
(4) Thumb screw for force gauges with 1,000 - 2,000 lbF capacities
(1) Allen wrench set
num.

ES20

(1) Allen wrench set
(1) Hand wheel
(4) Thumb screw for force gauge

A wide range of force gauges and gripping fixtures
Digital travel display*
6" [150 mm] travel, 0.0005" [0.01 mm] resolution, SPC output for automated data collection. To output data to a PC via USB, use communication adapter part no. MU100 and 09-1066 cable.
Notes:
1. Continuous data output rate is limited to 2 Hz.
2. To output force and travel data to a PC, two USB ports are required, one from the force gauge, the other from the travel display via MU100 adapter.
Horizontal / wall mounting kit (TSA002)
Pair of mounting legs for adapting the test stand to a bench, instead of the base.
Column extension
Select from several extension lengths. Extensions increase clearance between the force gauge and actuator. See Ordering Information table.

Note: Column extensions do not increase travel distance.
Mounting table kit (TSA003)
Contains a matrix tapped holes for grip and fixture mounting
Eye end adapters
Allow for quick grip installation and removal, and prevent grip rotation.
Mount to common test frames, load cells, and force gauges.
* Because load cell deflection and system deflection are present and not automatically compensated for, this equipment is recommended for applications requiring at least 0.2 in [5 mm] of travel distance.
